AJS · ONE-STOP REDUCING COUPLING
구경이 달라도, 연결은 하나로.
조인트 2개 + 레듀서 1개로 구성하던 연결. AJ730RC 하나로 단순화하세요.
양쪽 관의 외경을 확인하고, 적용 가능한 규격에서 바로 견적을 요청할 수 있습니다.
제품자료 PDF 바로 다운로드 ↓ 3p · 640 KB
01 / SIMPLIFY THE CONNECTION

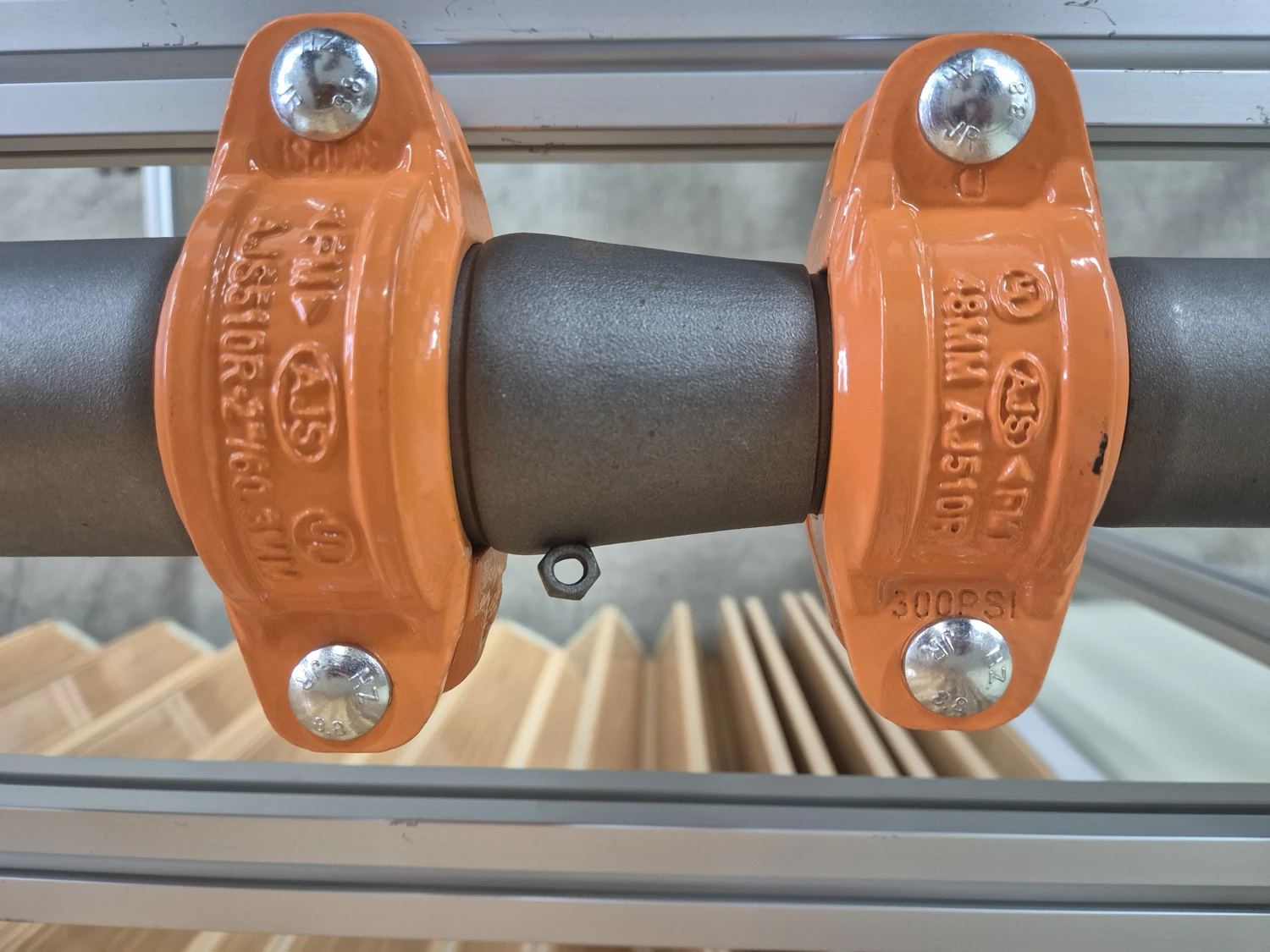

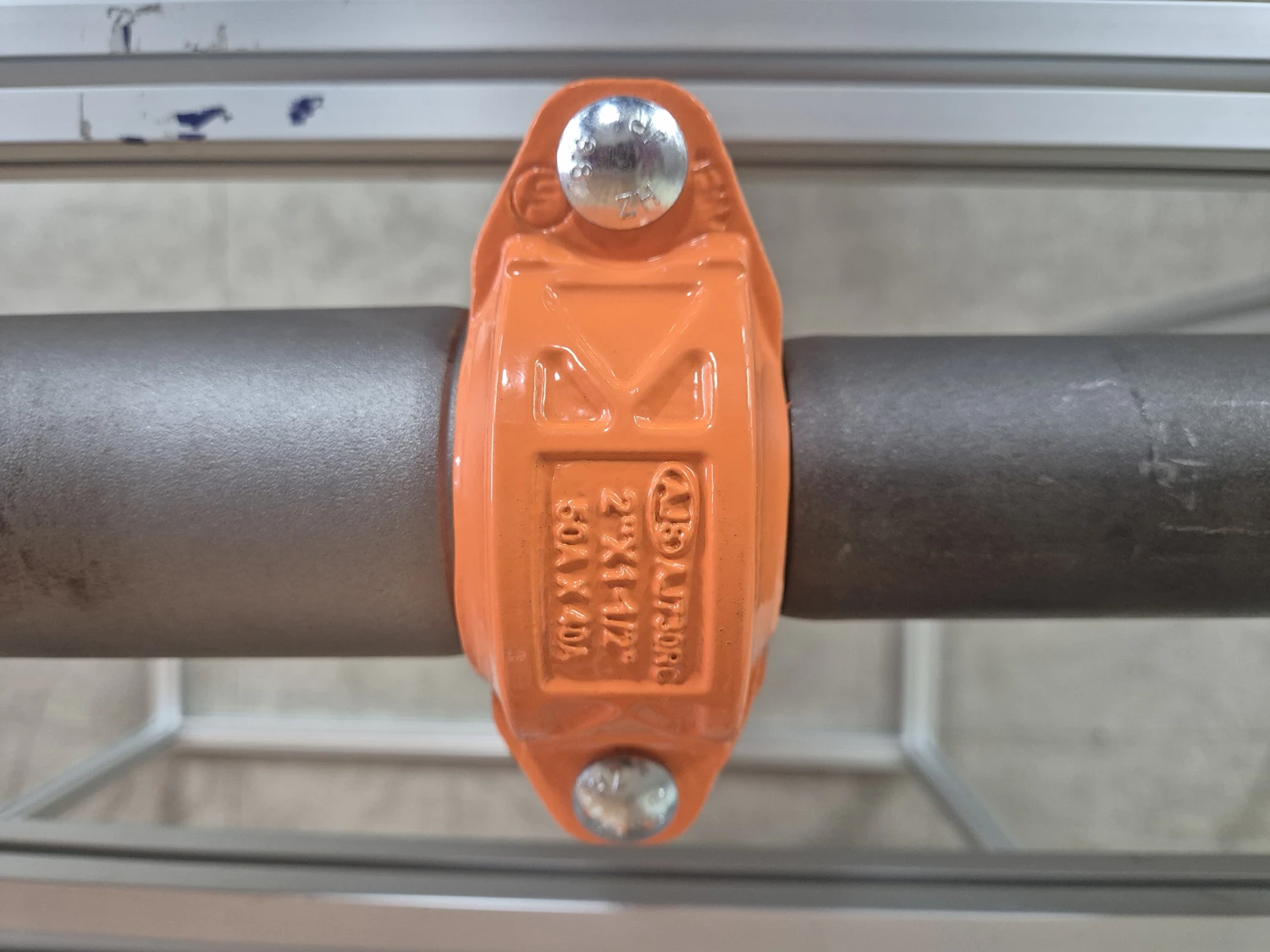

부품 구성의 차이를 사진으로 확인하세요.
부품 구성 비교이며, 모든 관경·사용 조건에서의 일괄 대체를 뜻하지 않습니다. 관 외경·홈 가공·가스켓·설계 압력·온도를 함께 검토하세요.
조립 구성을 단순하게
이종 구경 연결부를 하나의 제품으로 검토하여 준비·취급할 연결 부품을 줄입니다.
반복 연결을 효율적으로
사전 조립형의 설치 절차를 확인하고 현장의 반복 작업에 적합한지 판단하세요.
구매 검토를 빠르게
규격표·관련 자료·견적문의가 연결되어 같은 제품을 다시 찾을 필요가 없습니다.
AJ730RC 연결 구조를 짧게 확인하세요.
02 / MATCH BOTH PIPE ENDS
양쪽 관 외경을 선택하면, 견적 준비가 시작됩니다.
양쪽 관의 실제 외경 조합을 선택하세요. 표의 병기된 inch 호칭을 모든 ANSI 외경의 호환 표시로 해석하지 마세요. 일반형 또는 표 밖의 조합은 별도 사양 확인이 필요합니다.
ENGINEERING DATA
검색 가능한 사양표
규격별 문의를 누르면 제품과 선택 행의 사양이 자동 입력됩니다. 수치를 복사하거나 CSV로 저장할 수도 있습니다.
AJ730RC · 레듀싱
전체 표 CSV 저장 ↓%22%2C%22%EC%B5%9C%EB%8C%80%20%EC%82%AC%EC%9A%A9%EC%95%95%EB%A0%A5%20(kgf%2Fcm%C2%B2)%22%2C%22A%20(mm)%22%2C%22B%20(mm)%22%2C%22C%20(mm)%22%2C%22%EB%B3%BC%ED%8A%B8%20%CE%A6%20%C3%97%20L%22%2C%22%EB%A0%8C%EC%B9%98%20(mm)%22%2C%22%EC%9B%90%EB%AC%B8%20PDF%20%EC%AA%BD%22%0D%0A%2232x25%20%2F%201.1%2F4x1%22%2C%2242.7x34.0%22%2C%2221%22%2C%2266%22%2C%22104.5%22%2C%2246%22%2C%22M10X55%22%2C%2217%22%2C%2210%22%0D%0A%2240x32%20%2F%201.1%2F2x1.1%2F4%22%2C%2248.6x42.7%22%2C%2221%22%2C%2271%22%2C%22111.6%22%2C%2246%22%2C%22M10X55%22%2C%2217%22%2C%2210%22%0D%0A%2250x40%20%2F%202x1.1%2F2%22%2C%2260.5x48.6%22%2C%2221%22%2C%2287%22%2C%22125%22%2C%2246%22%2C%22M10X55%22%2C%2217%22%2C%2210%22%0D%0A%2265x50%22%2C%2276.3x60.5%22%2C%2221%22%2C%22101%22%2C%22145.2%22%2C%2246%22%2C%22M10X65%22%2C%2217%22%2C%2210%22%0D%0A%222.1%2F2x2%22%2C%2273.0x60.3%22%2C%2221%22%2C%2298%22%2C%22145.2%22%2C%2246%22%2C%22M10X65%22%2C%2217%22%2C%2210%22){kind=link}
카탈로그 원문 수치이며 설계 적합성이나 재고를 보장하지 않습니다. * 표시는 원문 표기를 보존했습니다. 도면 기호와 주석은 아래 원문에서 확인하세요.
| 규격별 문의 | 호칭경 DN / inch | 관 외경 조합 (mm) | 최대 사용압력 (kgf/cm²) | A (mm) | B (mm) | C (mm) | 볼트 Φ × L | 렌치 (mm) | 원문 PDF 쪽 |
|---|---|---|---|---|---|---|---|---|---|
| 문의 ↗ | 32x25 / 1.1/4x1 | 42.7x34.0 | 21 | 66 | 104.5 | 46 | M10X55 | 17 | 10 |
| 문의 ↗ | 40x32 / 1.1/2x1.1/4 | 48.6x42.7 | 21 | 71 | 111.6 | 46 | M10X55 | 17 | 10 |
| 문의 ↗ | 50x40 / 2x1.1/2 | 60.5x48.6 | 21 | 87 | 125 | 46 | M10X55 | 17 | 10 |
| 문의 ↗ | 65x50 | 76.3x60.5 | 21 | 101 | 145.2 | 46 | M10X65 | 17 | 10 |
| 문의 ↗ | 2.1/2x2 | 73.0x60.3 | 21 | 98 | 145.2 | 46 | M10X65 | 17 | 10 |
5 / 5 행2026 홈피팅 카탈로그 · 원문 보기 ↗
제출용 최신 문서가 필요하신가요? 모델·필요 언어·제출 목적 전달 ↗
03 / REVIEW THE EVIDENCE
필요한 기술자료를 가입 없이 바로 확인하세요.
카탈로그 기반 제품자료와 선정 안내는 인증서나 전체 설치 매뉴얼을 대신하지 않습니다. 제출·설치에는 해당 모델과 관경의 최신 승인 문서를 확인하세요.
선정 전에 자주 확인하는 내용
어떤 관경 조합에 사용할 수 있나요?
아래 표는 원스탑형 5개 외경 조합입니다. 양쪽 관의 실제 외경을 확인하세요. 표 밖의 조합과 일반형은 별도 사양 검토가 필요합니다.
설치시간과 인건비를 얼마나 줄일 수 있나요?
조인트 2개와 레듀서 1개의 구성을 단일 레듀싱 조인트로 바꾸는 방식입니다. 실제 절감량은 관경·연결 개수·작업 인원·현장 조건에 따라 달라집니다. 조건이 확인되지 않은 절감률은 제시하지 않습니다.
인증서와 설치지침을 받을 수 있나요?
공개 자료는 아래에서 바로 열람할 수 있습니다. 제출용 인증서와 설치지침은 모델·관경·사용 유체·설계 조건을 알려주시면 해당 범위를 확인하여 안내합니다.
납기와 견적에는 무엇이 필요한가요?
양쪽 관 외경, 수량, 사용 조건, 납품 지역과 필요 일정을 보내주세요. 국내 통상 납기는 3일이며 재고·수량에 따른 확정 납기는 견적 시 안내합니다. 해외 납기는 별도로 확인합니다.
AJ730RC / PROJECT REVIEW
도면 또는 필요한 규격을 보내주세요.
양쪽 관 외경 · 규격별 수량 · 사용 조건 · 납품 지역·일정. 아직 확정되지 않은 항목은 기술 검토와 함께 문의할 수 있습니다.
AJ730RC 견적·기술문의 ↗도면·품목표 첨부 가능 · 제품명 자동 입력 · 접수는 발주 확정이 아닙니다.
